Erstellen von Stempeln

***Nicht_Final*** Kopiervorlage im Bereich "Definieren von Attributen" defekt!


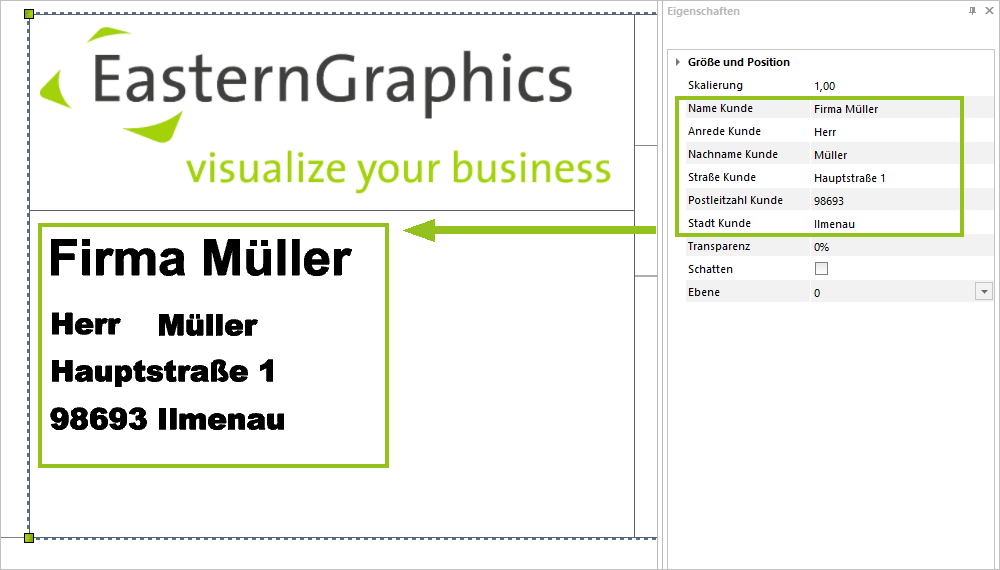

Stempel sind Schriftfelder, die Informationen zur Planung enthalten. Der Layout-Bereich des pCon.planners PRO ermöglicht das Einfügen von Stempeln und das Zuweisen von Texten an den Stempel über Attribute.


Erstellen von Stempeln im pCon.planner PRO

  1. Stempel zeichnen Sie direkt in einer Planung: Verwenden Sie die Zeichenelemente (Register Start) im pCon.planner, um die Rahmengeometrie zu kreieren.
  2. Integrieren Sie gegebenenfalls ein Logo.
  3. Fügen Sie Attribute ein, um die Texte für den Stempel festzulegen. Mehr hierzu lesen Sie unter Abschnitt Definieren von Attributen.
  4. Erstellen Sie eine Gruppe aus dem Stempel (Alles selektieren und gruppieren > STRG + G).
  5. Speichern Sie den Stempel als DWG ab.
  6. Um den Stempel für künftige Planungen zu verwenden, benutzen Sie die Option Stempel in der Gruppe Einfügen des Layout-Bereichs.


Definieren von Attributen

Wenn der Stempel fertig gezeichnet ist, befüllen Sie ihn mit Attributen, welchen im fertigen Stempel zugewiesen werden. Attribute legen Sie im pCon.planner über den Button Attribute erstellen (Register Artikel, Gruppe Attribut) an. So gehen Sie vor:

  1. Klicken Sie den Button Attribute erstellen.

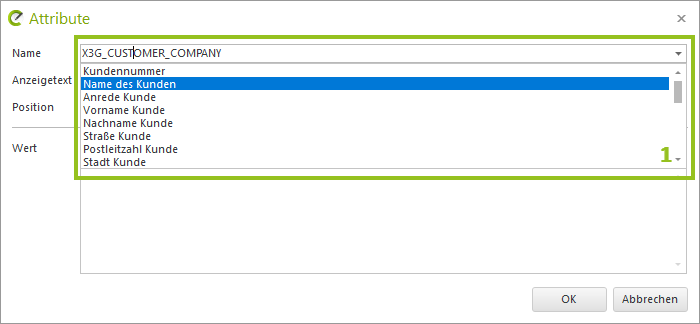

  2. Der Dialog Attribute öffnet sich. Im Dialog wählen Sie einen Namen für das Attribut aus der Dropdown-Liste unter Name (1 im Bild weiter unten). Diese vordefinierten Bezeichner repräsentieren Merkmale aus den Dokumenten-Eigenschaften oder den Programmeinstellungen, d.h. Sie werden beim Einfügen des Stempels in ein Layout automatisch mit den Werten aus den Dokumenten-Eigenschaften oder Programmeinstellungen belegt. Alternativ geben Sie einen individuellen Namen für das Attribut an. Der Bezeichner muss eindeutig sein!
  3. Legen Sie einen Anzeigetext fest (2 im zweiten Bild weiter unten). Dieser bestimmt den Namen des Attributs im Eigenschafteneditor im Layoutbereich.
  4. Legen Sie einen Zahlenwert fest, wenn Sie mehrere Attribute verwenden. Die Option Position (3) bestimmt die Reihenfolge der Attribute im Eigenschafteneditor.
  5. Mit dem Feld Wert (4) bestimmen Sie den Text, der als Vorgabewert im Stempel angezeigt wird. Wichtig Falls Sie Attribute aus der Drop-Down-Liste verwenden und für diese unter den Dokumenteneigenschaften oder Einstellungen Vorgaben hinterlegt worden sind, wird der Vorgabewert beim Einfügen des Stempels in ein Layout mit diesen Werten überschrieben.
  6. Passen Sie Schriftart, Schriftgröße etc. für das Attribut an.
  7. Bestätigen Sie Ihre Eingaben im Dialog Attribute mit OK.
  8. Positionieren Sie das Attribut mit einem Mausklick an der gewünschten Stelle im Stempel.
  9. Führen Sie die Arbeitsschritte 4 bis 6 aus der Anleitung unter Abschnitt 2 durch.
