Um Referenznummern im pCon.planner Pro passend zur Position in der Artikelliste zur vergeben, sollten die OFML-Artikel/manuellen Artikel in der Ordnerverwaltung sauber strukturiert werden.
Im folgenden Beispiel haben

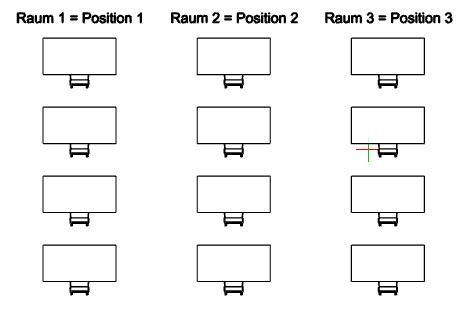

Sie eine Planung mit 3 Räumen:

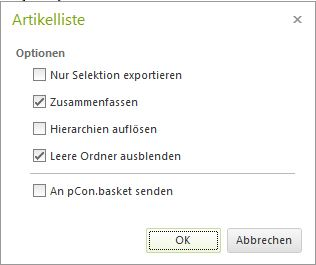

Die Tische und Stühle je Raum haben die identische Konfiguration und erhalten, durch das Zusammenfassen in der Artikelliste je Raum, identische Positionsnummern:
Die Artikel erscheinen, wie folgend, in der Artikelliste:
Raum 1 = Hauptposition 1
Stühle im Raum 1 = Unterposition 1.1
Tische im Raum 1 = Unterposition 1.2
Die anderen Räume verhalten sich identisch (Position 2/2.1/2.2 + 3/3.1/3.2)
Nun möchten Sie im Grundriss Referenznummern vergeben, die exakt den Positionen in der Artikelliste entsprechen.
Schritt 1:

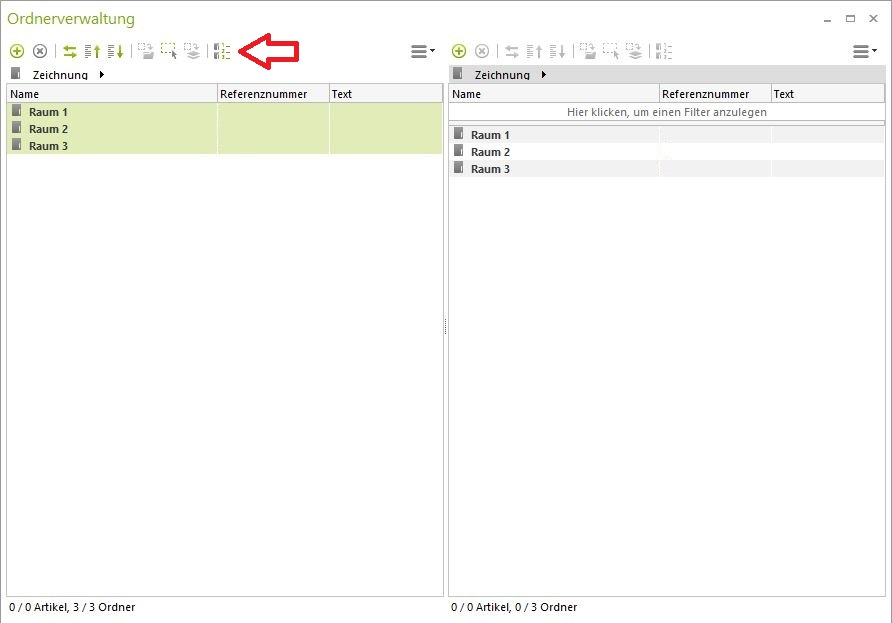

Sie öffnen die Ordnerverwaltung und selektieren alle Ordner:
Schritt 2:

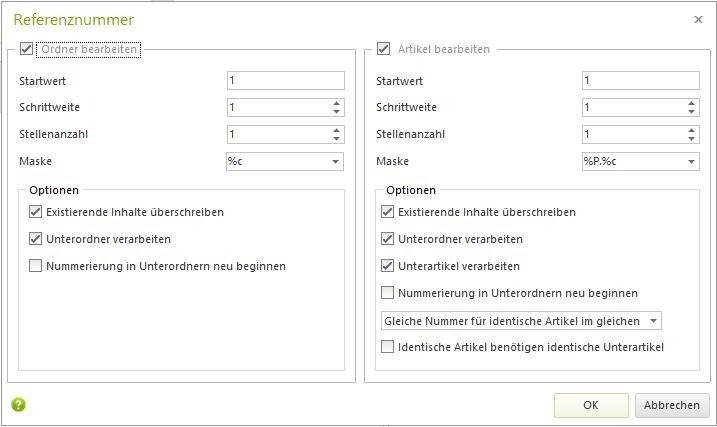

Sie klicken den Reiter Referenznummern an, siehe roter Pfeil. Es öffnet sich das Menü für Referenznummern:
Bei „Artikel bearbeiten“ muss folgendes per Texteingabe in der Maske hinterlegt werden: %P.%c
(Diese Kombination finden Sie nicht im Drop Down Menü [mehr Informationen zu den Masken finden Sie in unserer Hilfe F1])
Schritt 3:
Sie stellen die Maske wie oben ein und lassen die Ordner und Artikel bearbeiten. Hierfür klicken Sie einfach auf den OK Button.
Schritt 4:

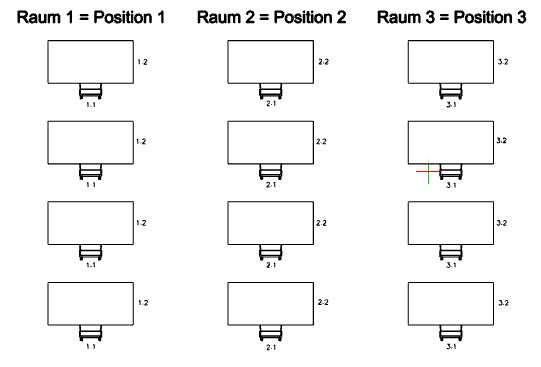

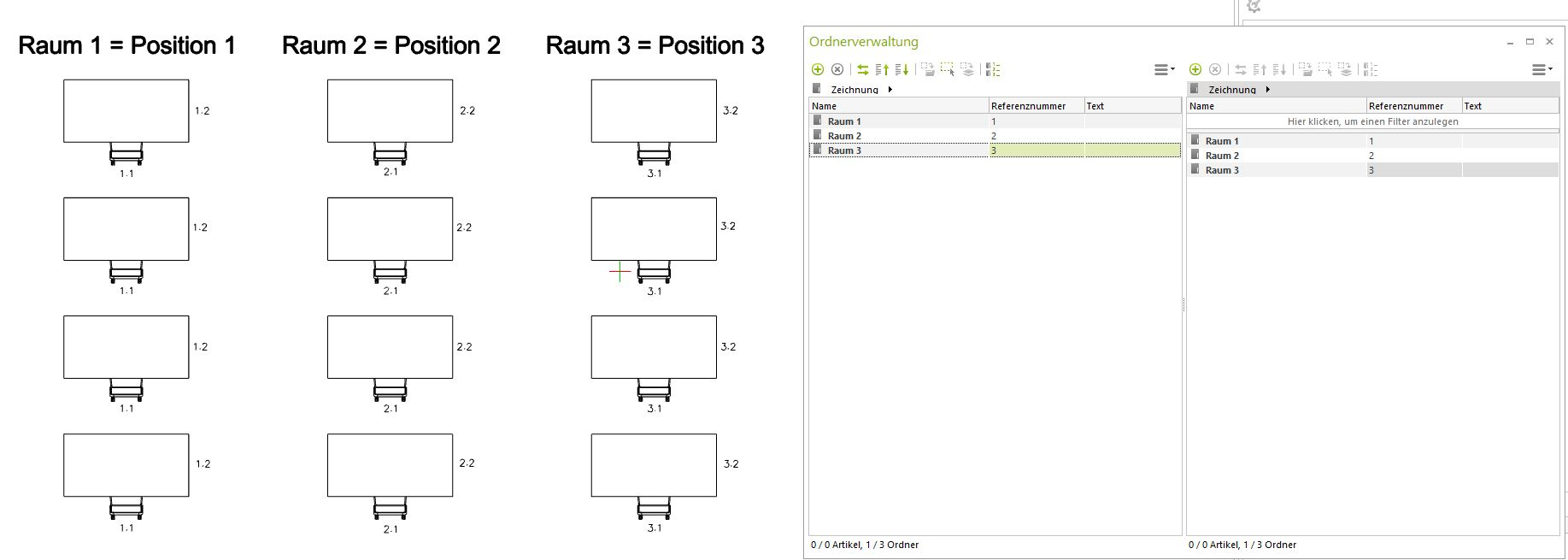

Die Referenznummern entsprechen jetzt den Positionen in der Artikelliste.
Schritt 5:
Nun müssen die

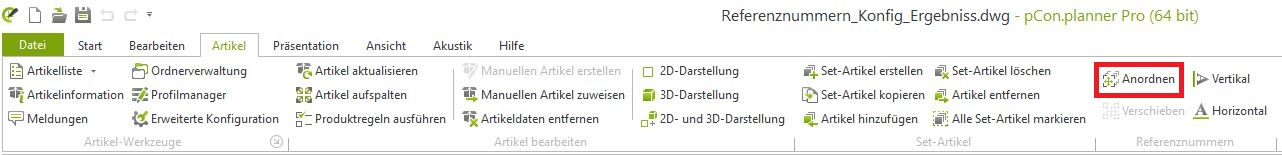

Referenznummern noch sauber im Grundriss positioniert werden. Hierfür selektieren Sie mit Strg + A die komplette
Planung und klicken im Artikel-Reiter auf „Anordnen“:
Nun können Sie bei jedem Artikel die Position der Referenznummer bestimmen. Sobald Sie die Position mit der Linken Maustaste bestätigt haben, springt die Auswahl automatisch zum nächsten Artikel.

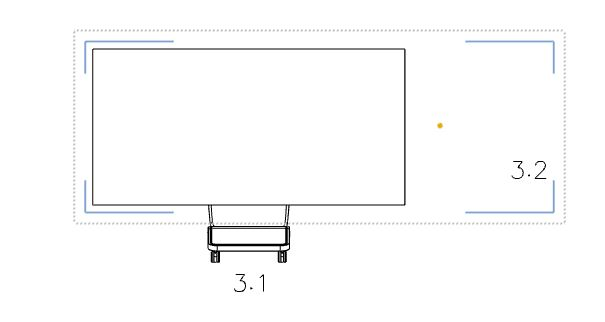

Der aktive Artikel wird wie im Bild selektiert und Sie können die Position frei bestimmen:
So können Sie je nach Raumsituation die Referenznummern, immer passend am Artikel, anzeigen lassen:
In den meisten Fällen sind wir nun fertig!

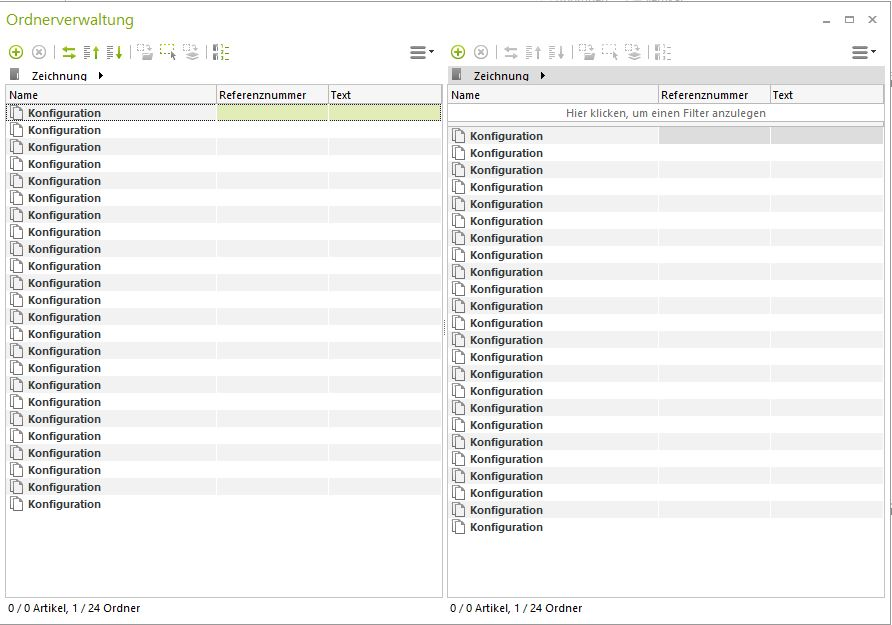

Es gibt jedoch einen Sonderfall, einige Hersteller legen Ihre Daten mit der Bezeichnung „Konfiguration“ an. Erst im Unterordner erscheint die Artikelbezeichnung:

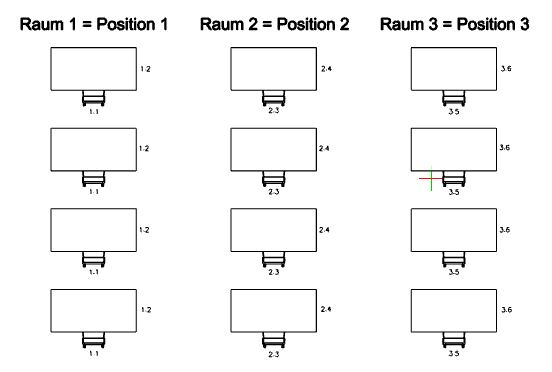

Hier tritt folgendes Problem auf:

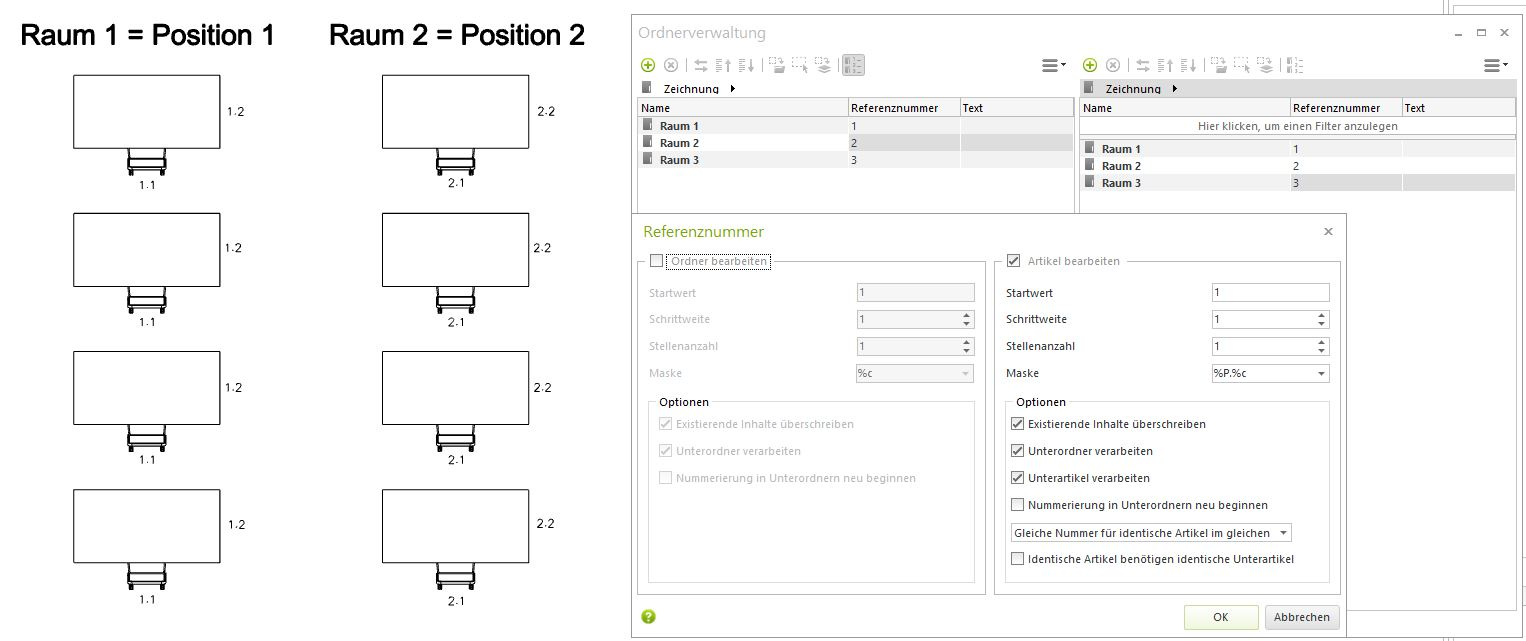

Im Raum 1 passen unsere Referenznummern, ab Raum 2 nicht mehr. Hier werden für die Artikel in den Unterordner fortlaufende Nummern vergeben. Um dies zu beheben, müssen Sie nochmals in der Ordnerverwaltung die Referenznummern der Artikel ändern.
Hier gehen Sie wie folgt
vor:

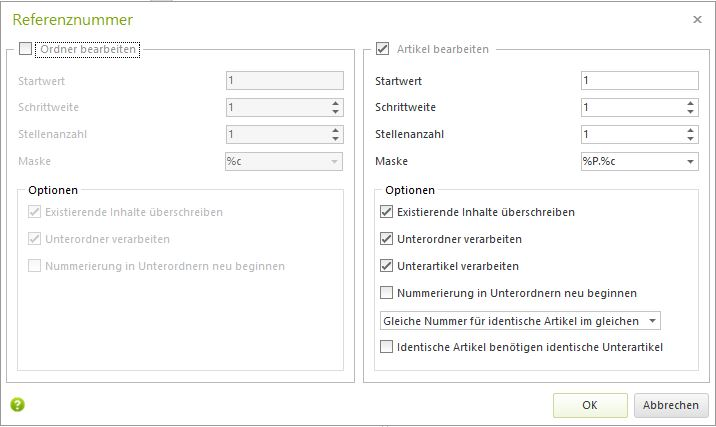

Sie selektieren den Ordner „Raum 2“ und klicken nun nochmals auf die Referenznummern. Nun müssen Sie die Verarbeitung der Ordner deaktivieren und nur die Artikel Verarbeitung aktivieren:
Sie klicken auf den OK-Button und nun sollten die Unterpositionen des Raum 2 wieder zu Ihren Positionen passen:
Dies müssen Sie jetzt mit jedem weiteren Raum in der Planung machen. Danach entsprechen die Unterpositionen wieder Ihren Positionen in der Artikelliste:
Nun sind Sie endgültig fertig und können den Grundriss im Layout ausdrucken.
Diesen könne Sie dann zum Beispiel zur Auslieferung der Möbel mitnehmen. So
wissen Ihre Monteure genau die Position jedes Möbel im Grundriss mit Hilfe der
Stückliste oder des Lieferscheins.
