In folgender Anleitung zeigen ich Ihnen zwei Möglichkeiten einen texturierten Grundriss mit sichtbaren Wandelementen zu erstellen. Die Ausgangsposition ist Folgende:

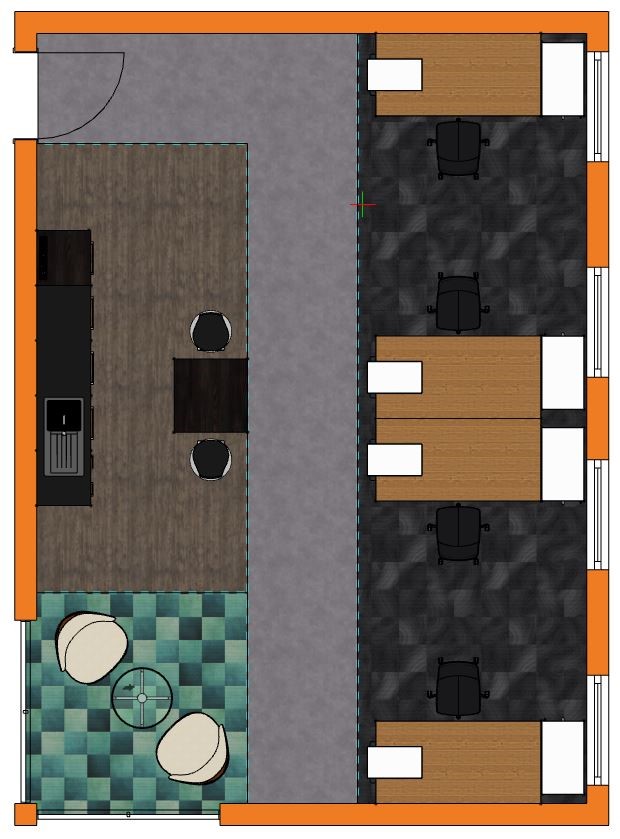

Die Ansicht ist von Oben im texturierten Modus => Sie sehen die Wandelemente nicht. Das Ziel ist Folgendes:
Schritt 1
Selektieren Sie mit STRG + A die gesamte Planung.
Schritt 2
Machen Sie einen Rechtsklick oben in den Eigenschaften.
Schritt 3

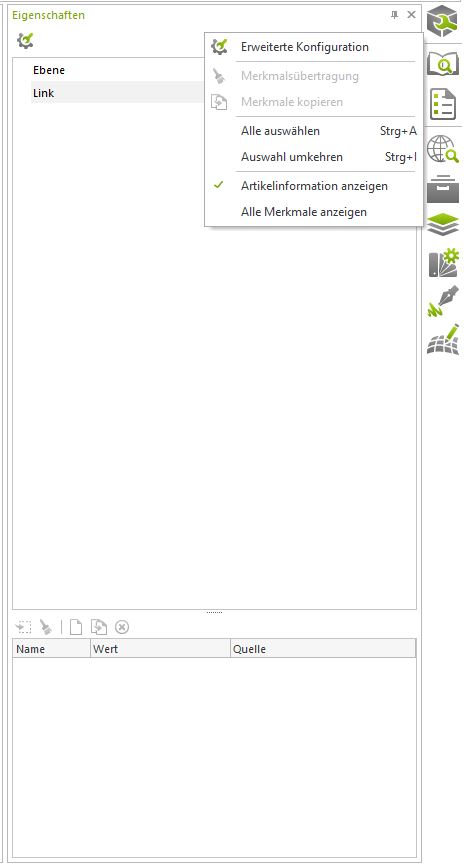

Klicken Sie nun links und wählen „Alle Merkmale anzeigen“ aus, um alle Eigenschaften zu aktivieren:
Schritt 4

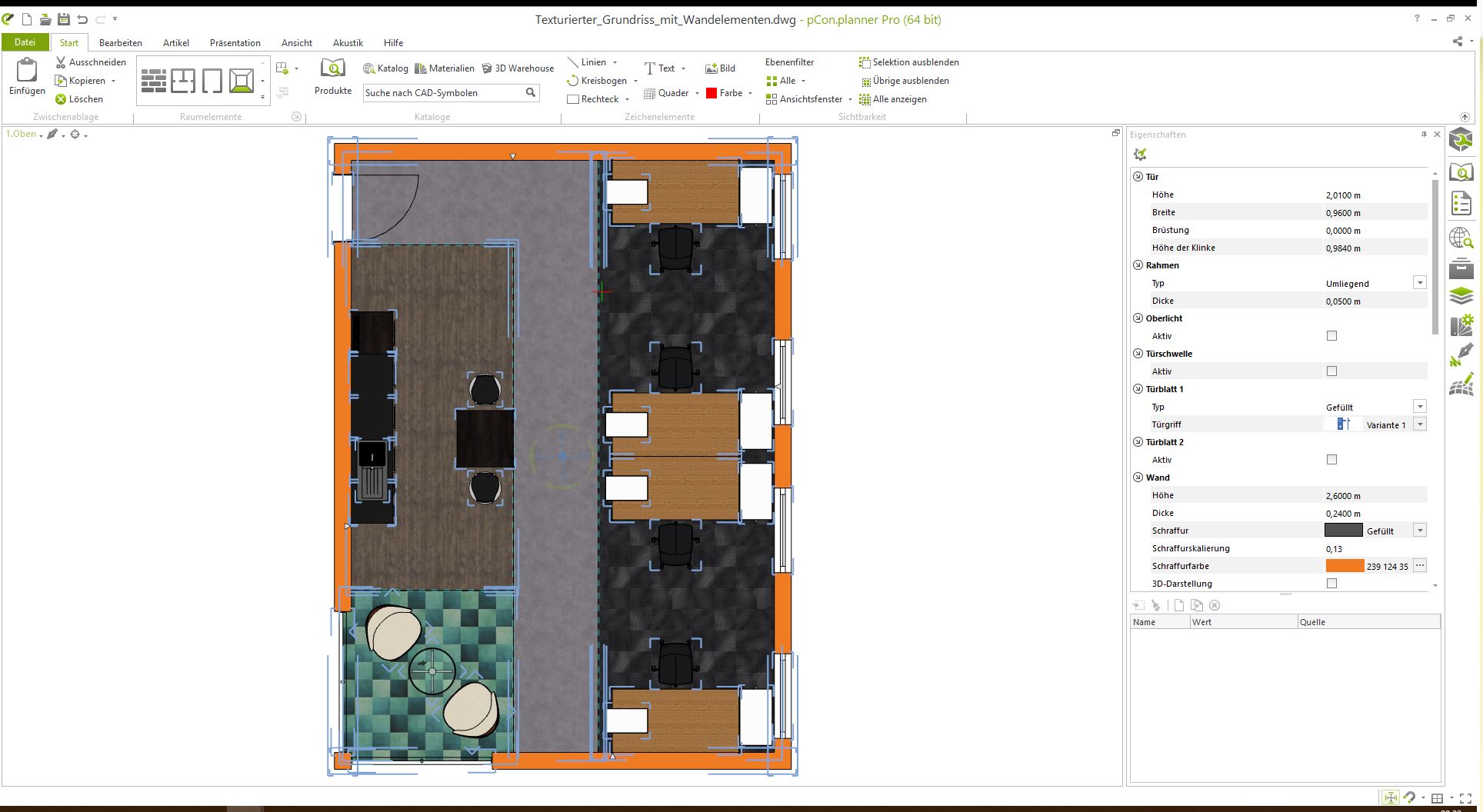

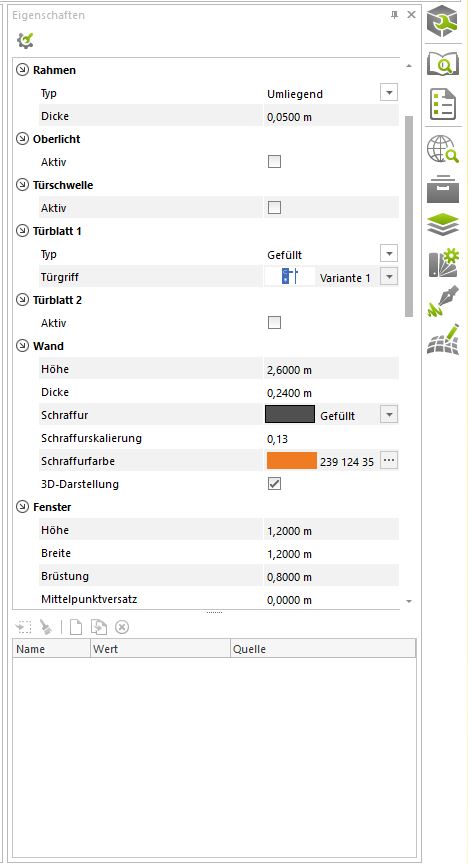

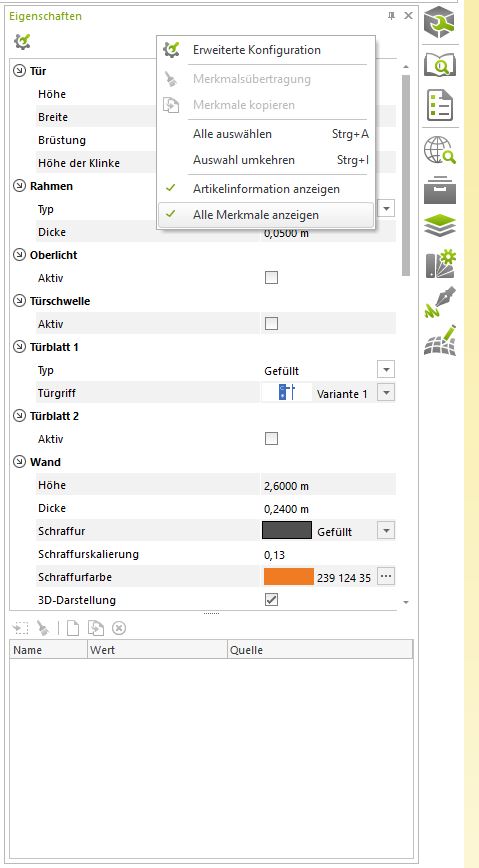

Gehen Sie jetzt in den Eigenschaften bis zum Abschnitt „Wand“ und entfernen bei 3D-Darstellung den Haken:
Schritt 5

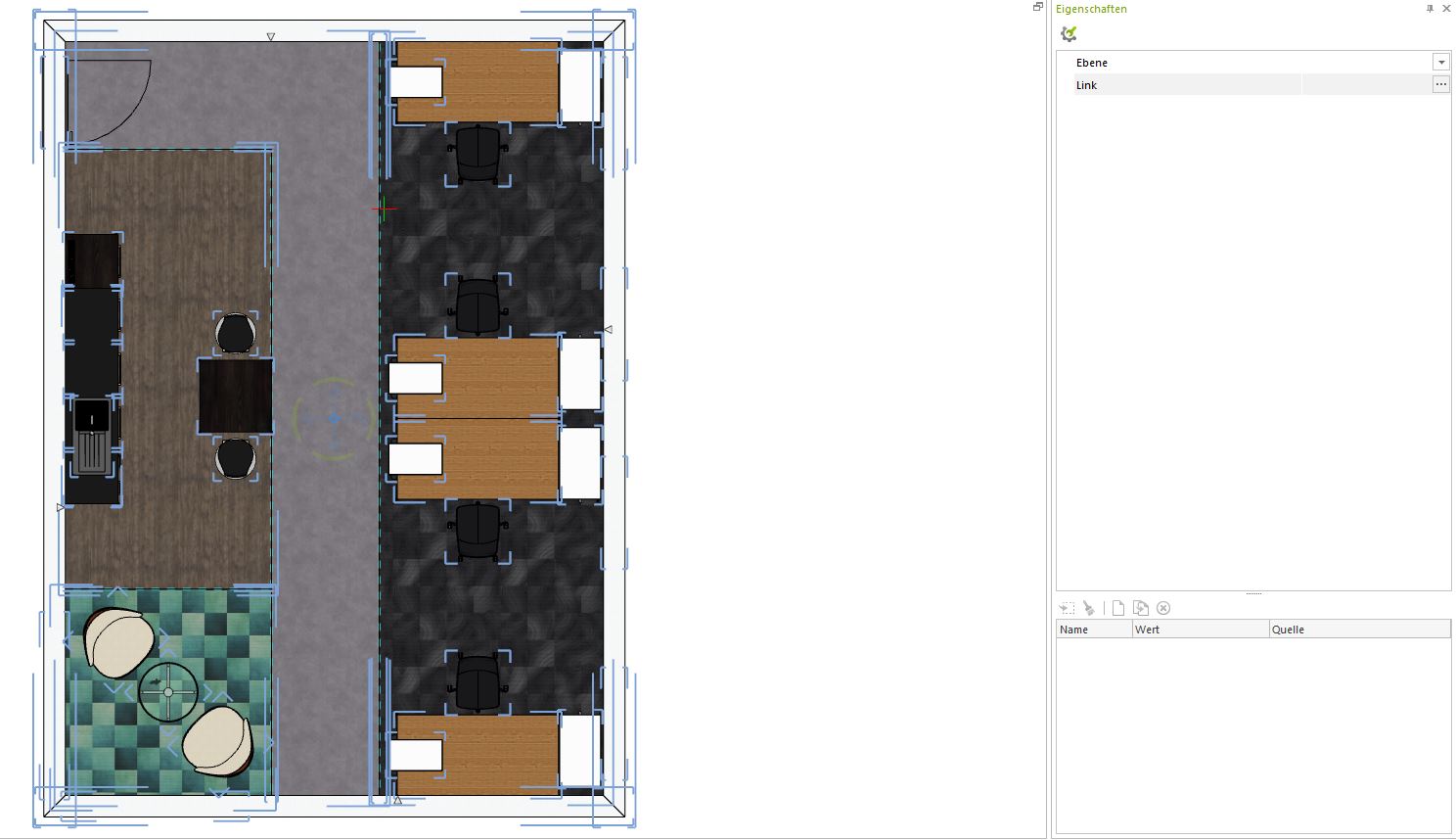

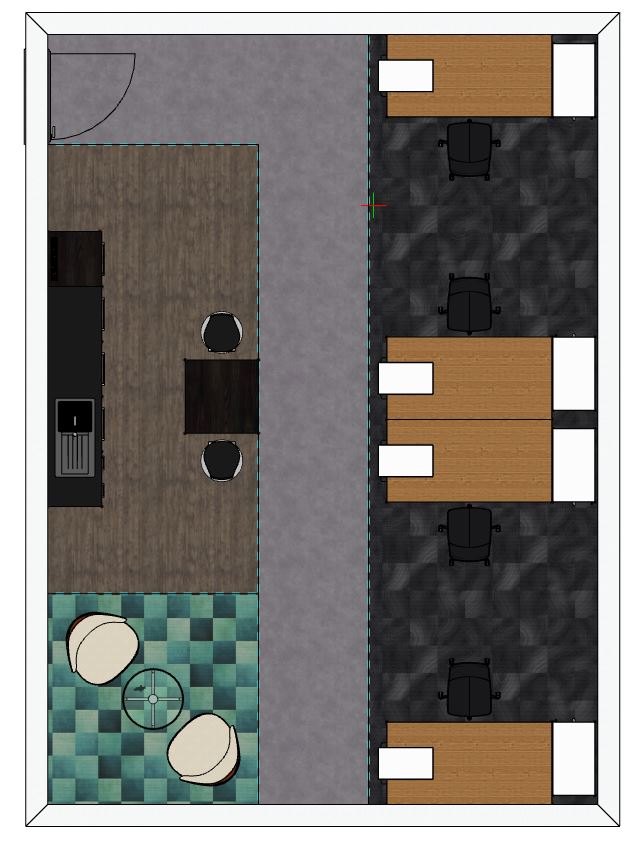

Nun sehen Sie die Wandelement, trotz des „texturiertem Modus“:

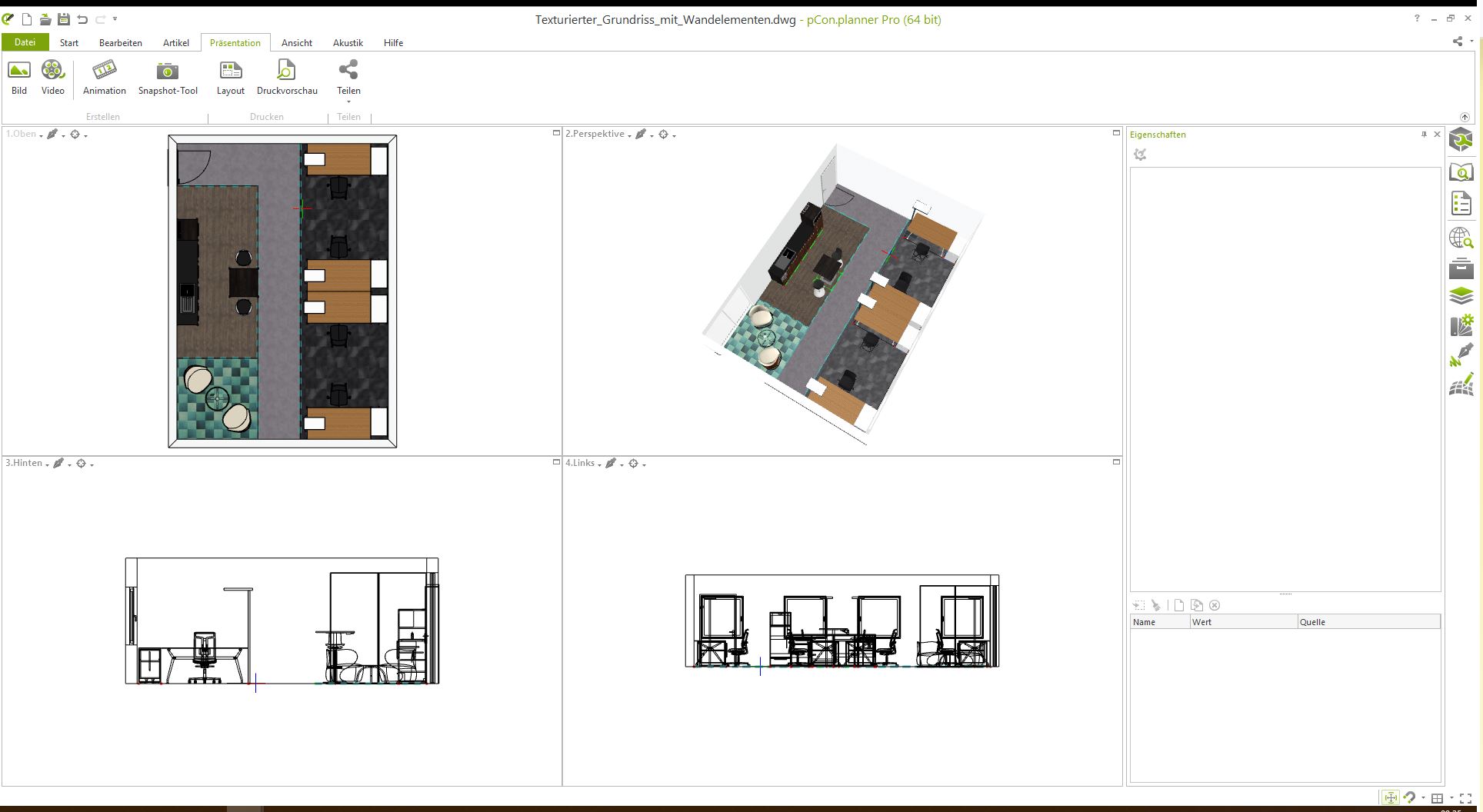

Problem bei dieser Möglichkeit: Die Wände sind in allen Ansichten des Zeichenbereiches ausgeblendet:
Nun zeige ich Ihnen die zweite Möglichkeit:
Diese funktioniert im Zeichenbereich für einzelne Ansichtsfenster oder, wie hier gezeigt, im Layout-Bereich für einzelne Ansichtsfenster
Schritt 1:

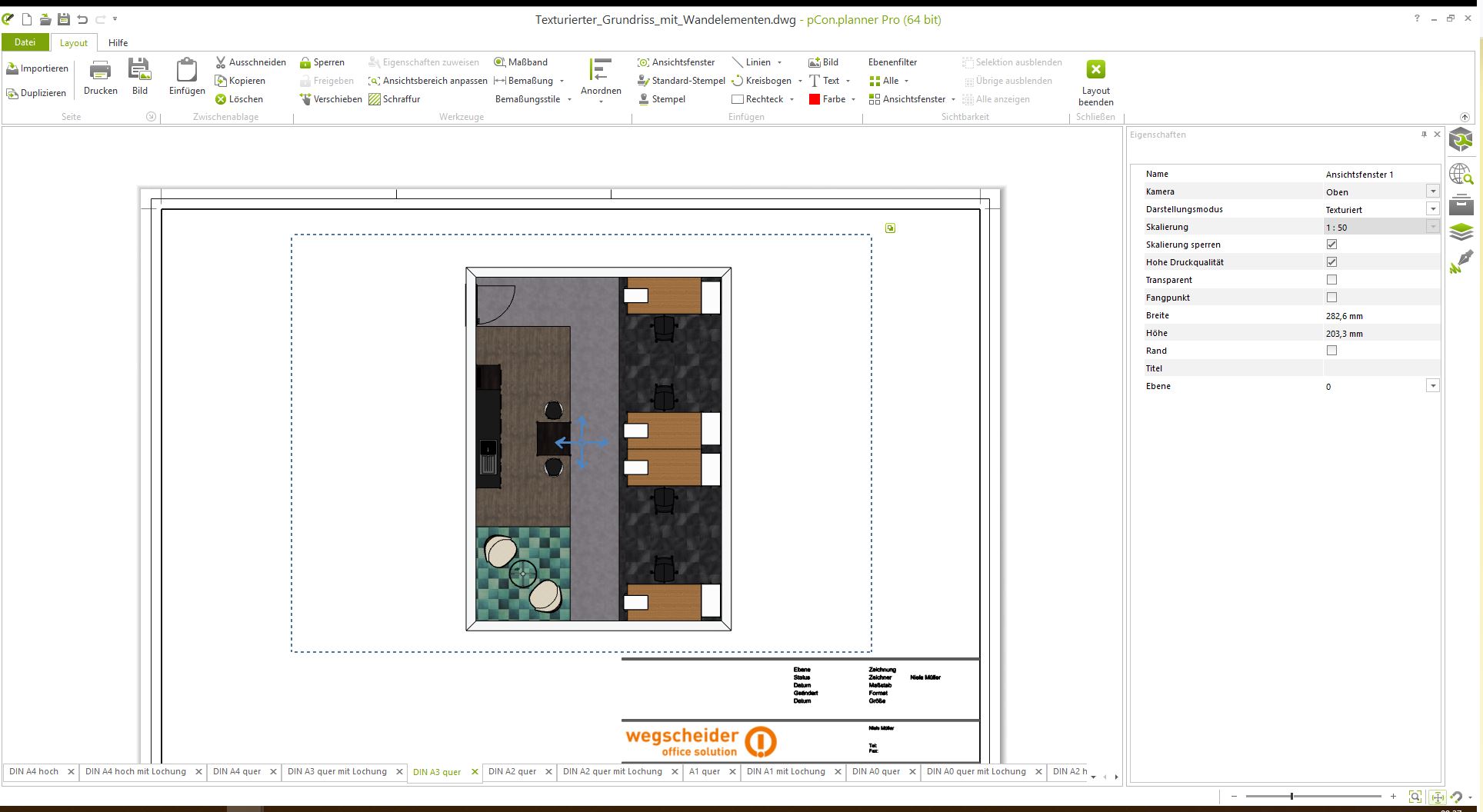

Sie erstellen sich im Layout ein Ansichtsfenster mit einer Ansicht „Oben“ und Darstellungsmodus „texturiert“. Gerne können Sie dem ganzen auch noch einen festen Maßstab geben. In diesem Fall 1:50 bei DIN A3-Format quer:
Schritt 2:
Machen
Sie nun einen Doppelklick in das Ansichtsfenster und wählen bei den Ebenenfiltern das „Ansichtsfenster“ aus und klicken dort
auf „3D-Wände anzeigen“, sodass diese deaktiviert
werden:
Schritt 3:
Nun
haben Sie nur im Layout-Ansichtsfenster die Wände auf 2D-Ansicht umgestellt, im
Zeichenbereich werden diese weiterhin in 3D dargestellt.

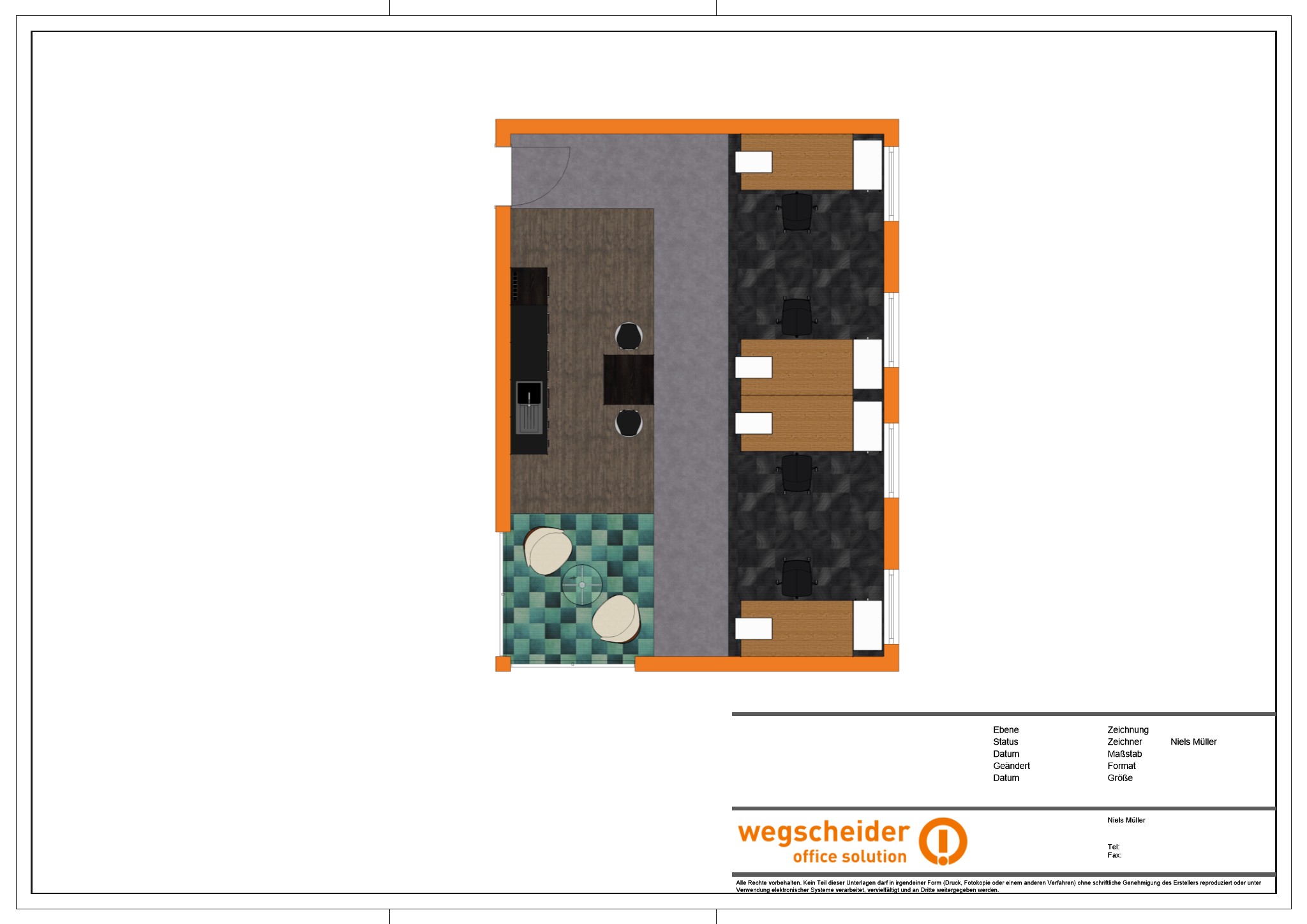

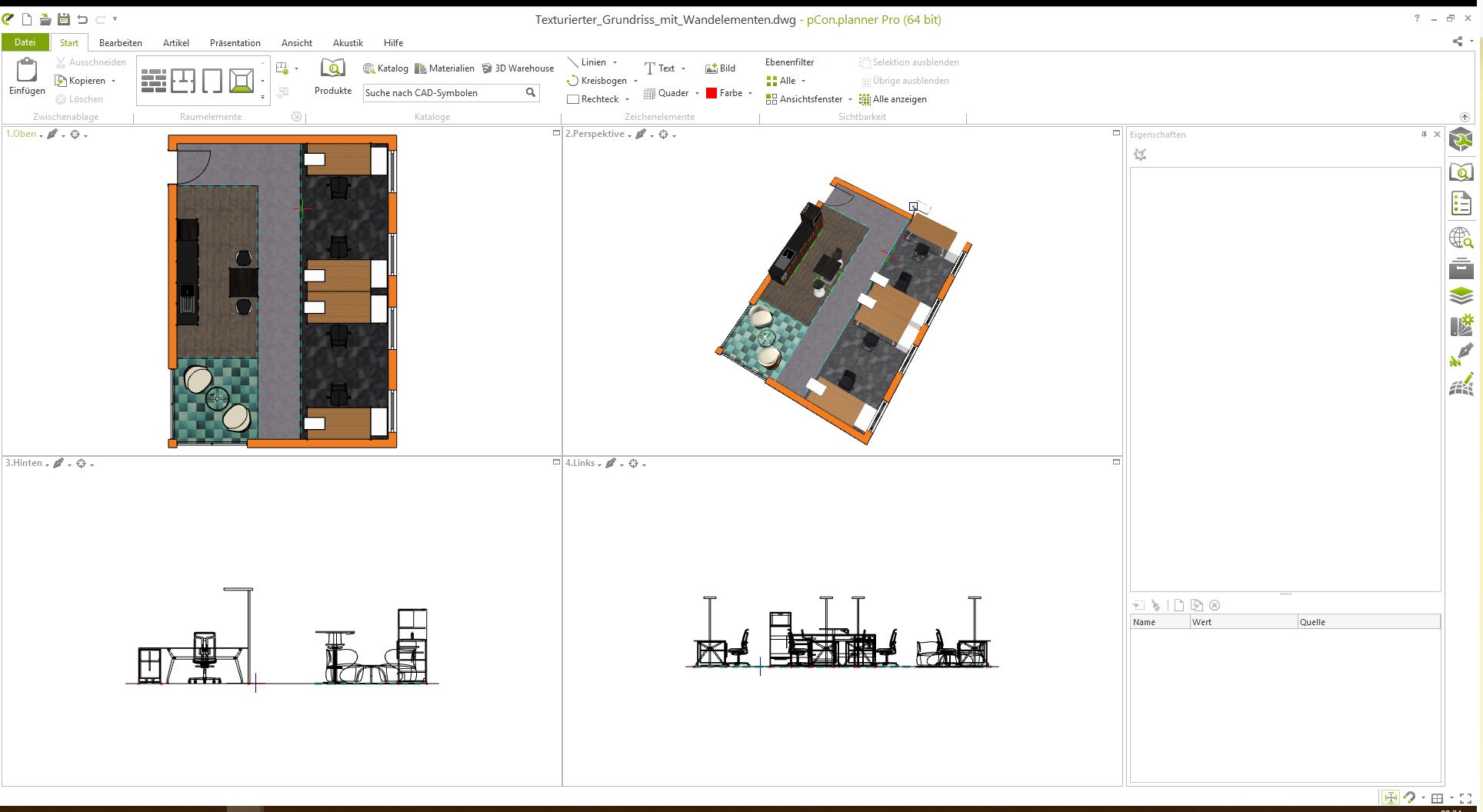

Oben sehen Sie das fertige Layout, Unten sehen Sie den
Zeichenbereich:
Nun können Sie auch im Grundriss bei „texturiert Ansicht“ die Wandelemente sehen!!!
